جوهر رسانا نقره

در گذشته، الگوهای رسانای الکترونیکی عمدتاً با فرآیندهای پیچیده سنتی تولید می‌شدند که علاوه بر هزینه بالا، نیازمند نیروی انسانی متخصص و مصرف بالای انرژی بودند. این محدودیت‌ها باعث شد که صنعت به دنبال راهکارهایی مقرون به صرفه، سبک و دوستدار محیط زیست باشد.

در این راستا، جوهرهای رسانا با قابلیت پرینت روی انواع زیرلایه‌ها توسعه یافتند. تجهیزات الکترونیکی چاپ شده، علاوه بر مقرون به صرفه بودن، انعطاف‌پذیر، سبک و قابل خم شدن و تا شدن هستند و می‌توانند در صنایع نوین الکترونیک، سلول‌های خورشیدی و افزاره‌های پوشیدنی به کار روند.

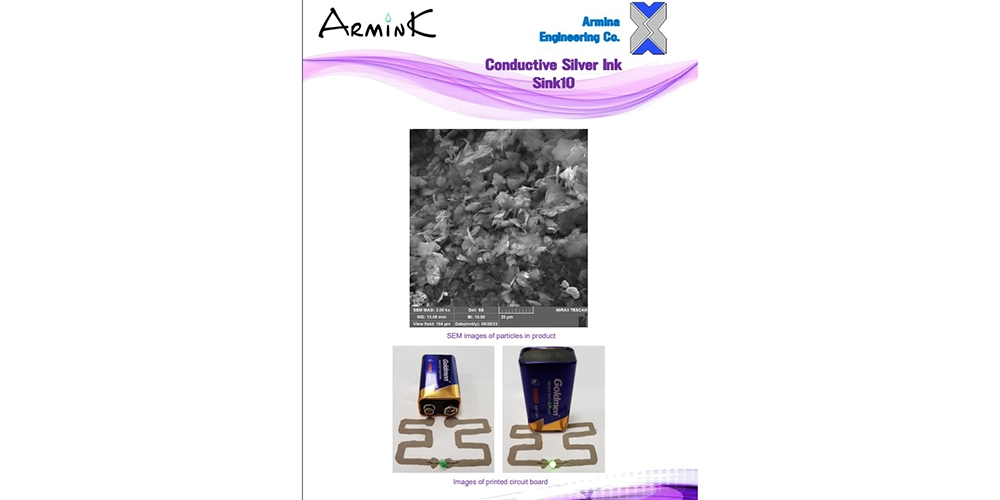

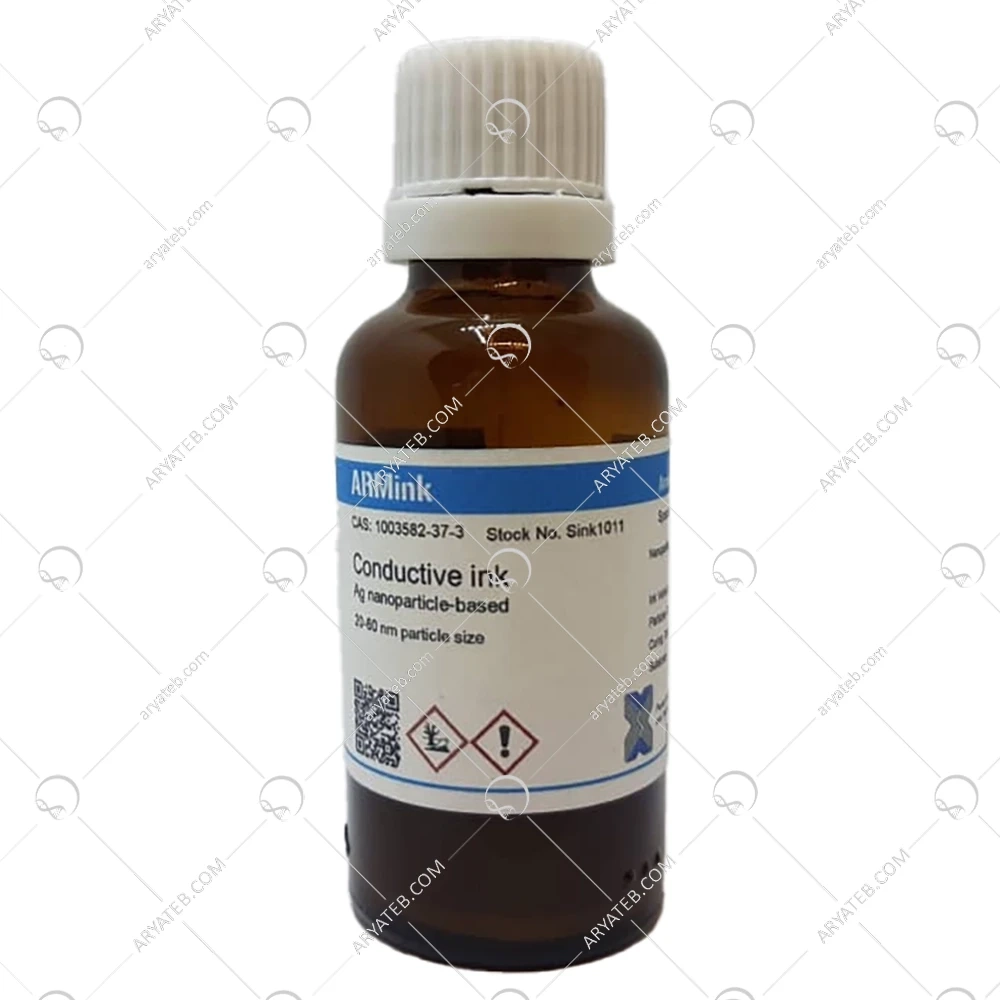

جوهرهای رسانای ARMINK-S1 و S2 به دلیل هدایت الکتریکی بالا و مقاومت به خوردگی، مبتنی بر نانوذرات نقره هستند که با ایجاد ساختار سه‌بعدی و پیوستگی فیزیکی ذرات بدون نیاز به سینتر شدن در دمای بالا، هدایت الکتریکی مطلوب را فراهم می‌کنند.

ساختار و ترکیب شیمیایی جوهر ARMINK

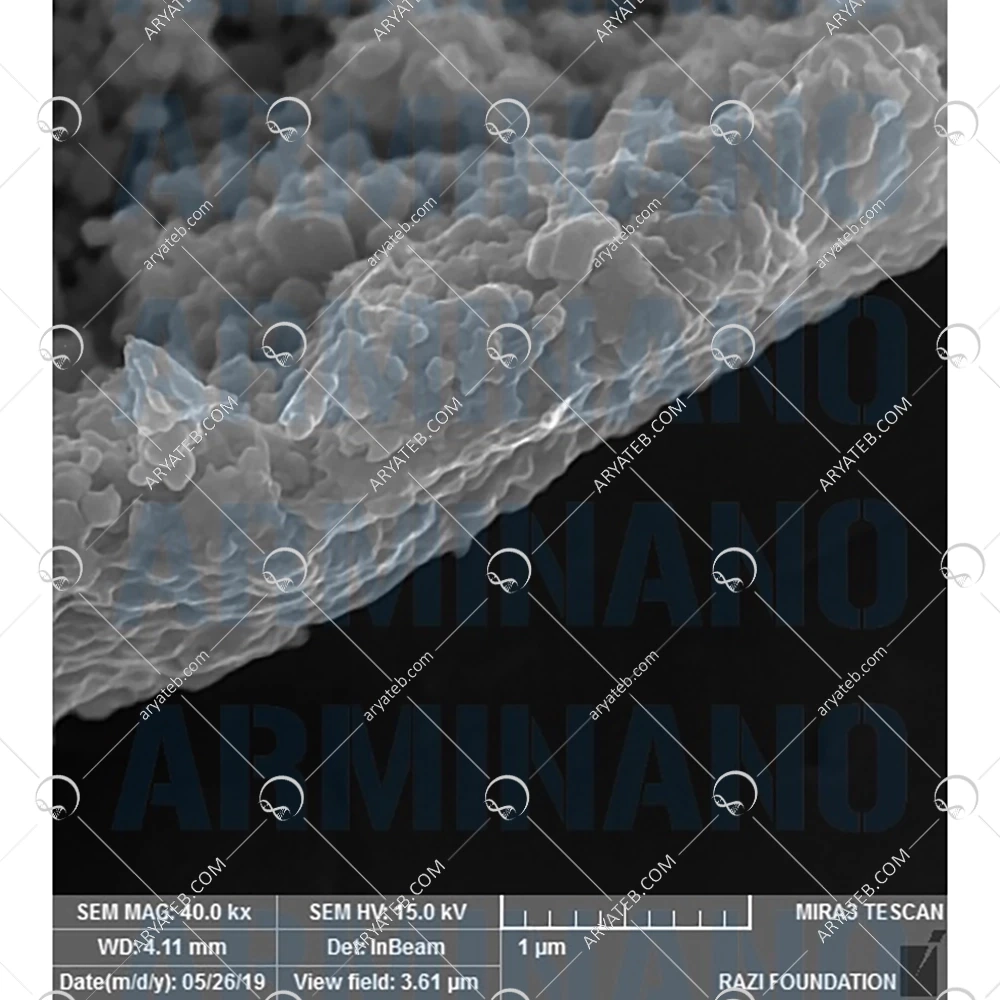

جوهرهای رسانای ARMINK-S1 و S2 متشکل از ذرات نقره پولکی با اندازه کمتر از ۵۰۰ نانومتر هستند که در حلال پایه آبی یا پایه هیدروکربنی توزیع شده‌اند.

این ساختار سه‌بعدی نانوذرات نقره باعث می‌شود که بدون نیاز به پخت حرارتی یا سینترینگ در دمای بالا، خطوط رسانای بسیار نازک و با هدایت الکتریکی عالی ایجاد شوند.

خواص کلیدی جوهر ARMINK-S1 و S2

1. چاپ مستقیم روی زیرلایه‌ها بدون نیاز به آماده‌سازی سطح: قابلیت چاپ روی کاغذ، پلیمر و سطوح مختلف بدون اعمال پوشش یا پرایمر.

2. چاپ با قلمو و پرینتر سه‌بعدی: امکان طراحی مدارها و الگوهای پیچیده با دقت بالا.

3. خشک شدن در دمای اتاق: بدون نیاز به تجهیزات گرمایی پرهزینه.

4. ضخامت کم لاین رسانا و چسبندگی بالا: خطوط دقیق و پایدار روی زیرلایه‌ها.

5. هدایت الکتریکی بالا (<0.1 Ω/□): ایده‌آل برای قطعات الکترونیکی حساس و مدارهای دقیق.

6. پایداری و مقاومت به خوردگی: مناسب برای استفاده طولانی مدت در محیط‌های مختلف.



روش‌های چاپ و کاربرد جوهر ARMINK

جوهرهای ARMINK-S1 و S2 با انعطاف‌پذیری بالا قابلیت چاپ با روش‌های متنوع را دارند:

• چاپ با قلمو (Brush Printing): مناسب نمونه‌سازی سریع و طراحی دستی مدارها.

• پرینتر سه‌بعدی (3D Printing): چاپ مدارهای پیچیده و افزاره‌های الکترونیکی انعطاف‌پذیر.

• اسکرین پرینت و شابلون: تولید خطوط رسانای با کیفیت بالا در حجم انبوه.

نکته مهم: پیش از مصرف، جوهر باید به شدت هم زده شود تا ذرات نقره به صورت یکنواخت توزیع شوند و خواص رسانایی بهینه حفظ شود.

کاربردهای جوهر رسانای ARMINK

جوهرهای رسانای ARMINK-S1 و S2 به دلیل هدایت الکتریکی بالا، انعطاف‌پذیری و قابلیت چاپ روی زیرلایه‌های مختلف، در صنایع مختلف کاربرد دارند:

۱. قطعات الکترونیک نازک

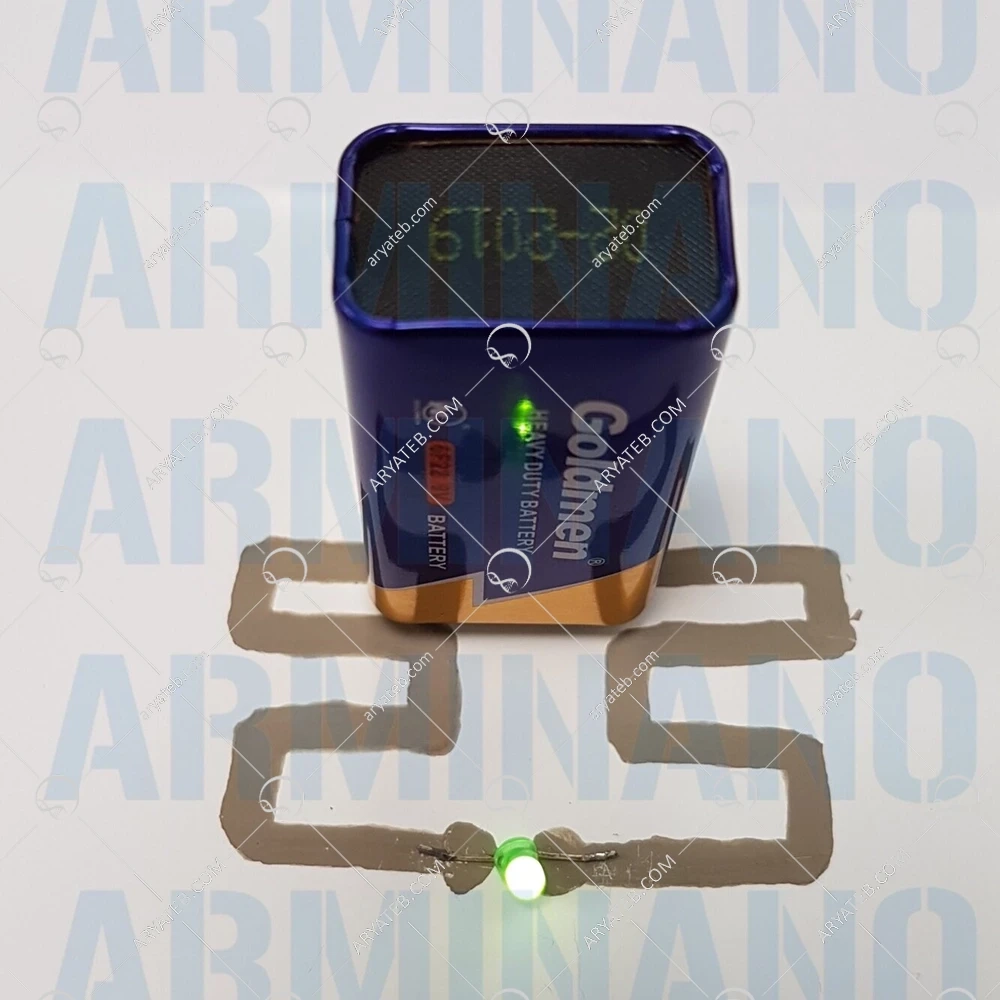

• چاپ خطوط PCB، مدارهای RFID و افزاره‌های IOT

• امکان تولید خطوط با ضخامت کم و مقاومت بسیار پایین

۲. افزاره‌های پوشیدنی و مراقبت سلامتی

• حسگرها و دستگاه‌های پوشیدنی برای اندازه‌گیری پارامترهای سلامتی

• تولید افزاره‌های سبک و منعطف

۳. صفحه نمایش انعطاف‌پذیر و سلول‌های خورشیدی

• خطوط رسانا برای OLED، صفحات لمسی و صفحات نمایش انعطاف‌پذیر

• کاربرد در سلول‌های خورشیدی با راندمان بالا

۴. باتری‌های با ظرفیت بالا

• جوهر ARMINK برای اتصال خطوط رسانای داخلی باتری‌ها

• افزایش راندمان انرژی و طول عمر باتری‌ها

۵. ترانزیستورهای فیلم نازک و دیودهای نوری

• چاپ روی ترانزیستورهای TFT و دیودهای LED

• امکان طراحی خطوط دقیق روی زیرلایه‌های شفاف و انعطاف‌پذیر

مزایای استفاده از جوهر ARMINK-S1 و S2

• صرفه‌جویی در هزینه و انرژی: بدون نیاز به فرآیندهای گرمایی پیچیده و تجهیزات پرهزینه

• دوستدار محیط زیست: کاهش مصرف انرژی و مواد اولیه

• انعطاف‌پذیری بالا و قابل چاپ روی سطوح متنوع

• هدایت الکتریکی عالی و مقاومت به خوردگی

• خشک شدن در دمای اتاق و آماده استفاده بدون سینترینگ

نگهداری و دستورالعمل‌های ایمنی

• پیش از مصرف، جوهر باید به شدت هم زده شود

• استفاده از دستکش و حفاظت شخصی الزامی است

• دور از رطوبت و گرما نگهداری شود

• قابل استفاده روی کاغذ، پلیمر و سطوح انعطاف‌پذیر

این اقدامات اطمینان می‌دهند که جوهر هدایت الکتریکی و کیفیت خطوط چاپ شده را حفظ کند.

تضمین کیفیت و خدمات پشتیبانی

• گارانتی کیفیت: در صورت عدم رضایت، وجه پرداختی عودت داده می‌شود

• آنالیز شیمیایی و فیزیکی محصول: همراه با ارائه نمونه

• مشاوره رایگان و ارائه نمونه رایگان برای خریدهای عمده

• تولید متناسب با نیاز بازار و خواص مورد نظر مشتری

جمع‌بندی

جوهر رسانای ARMINK-S1 و S2 با نانوذرات نقره، ویسکوزیته قابل کنترل و قابلیت چاپ روی انواع زیرلایه‌ها، راهکاری مدرن و اقتصادی برای تولید مدارهای نازک، افزاره‌های پوشیدنی، صفحات نمایش منعطف و باتری‌های با ظرفیت بالا است.

این جوهر با چسبندگی بالا، ضخامت کم خطوط، هدایت الکتریکی عالی و پایداری محیطی، انتخابی هوشمند برای صنایع نوین الکترونیک و پژوهشگران محسوب می‌شود و فرآیند تولید را ساده، مقرون به صرفه و سازگار با محیط زیست می‌کند.
